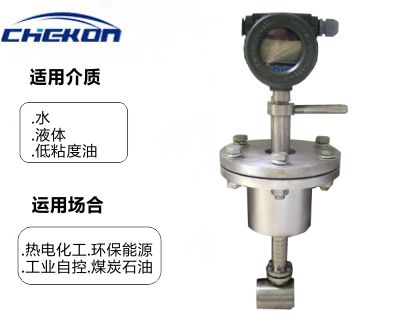

LWCB插入式渦輪流量計 大口徑液體測量 防腐防爆
|
插入式渦輪流量計按照傳感器形式不同，分為LWCB/Q切向式傳感器和LWCB/Q軸向式傳感器。 插入式渦輪流量計傳感器（簡稱傳感器）與顯示儀表配套，組成插入式渦輪流量計，可以廣泛用于大口徑管道源水，循環水，凈水等液體流量和總量的測量。
1.LWCB/Q切向式傳感器的特點
o
抗電磁干擾和抗振能力強。
o 傳感器和顯示儀器的結構及原理都非常簡單、直觀，用戶特別容易掌握其使用和維修技術。
o 更換葉輪和軸承后，儀表系數不變。
o 流量范圍寬，下限流速低。
o 成套流量計對流體總量的計量誤差小。
o 幾乎無壓力損失，節省動力電耗。
o 傳感器可露天安裝，整個傳感器可長期淹沒在水中使用。
o 有截止閥的傳感器，安裝和拆卸時都不需斷流。
o 水平、豎直、傾斜的管道均可使用。
o 成套流量計的購置、安裝和裝修費用低。
2. LWCB/Q軸向式傳感器的特點
o 傳感器和顯示儀表的結構及原理都非常簡單、直觀、用戶特別容易掌握其使用和維修技術。
o 抗電磁干擾和抗振能力強。
o 更換葉輪和軸承后，儀表系數不變。
o 流量范圍寬，下限流速低。
o 成套流量計對流體總量的計量誤差小。
o 幾乎無壓力損失，節省動力電耗。
o 傳感器可露天安裝，整個傳感器可長期淹沒在水中使用。
o 有截止閥的傳感器，安裝和拆卸時都不須斷流。
o 水平、豎直、傾斜的管道均可使用。
o 成套流量計的購置，安裝和維修費用低。
· 1、LWCB/Q切向式傳感器測量范圍
|
被測管道實測內徑mm |
插入桿長度mm |
對應于公稱通徑DN的流量范圍m3/h |
||
|
全流量范圍 |
準確度為顯示值的±2.5%的流量范圍 |
準確度為顯示值得±5%的流量范圍 |
||
|
150 |
906 |
13-200 |
20-200 |
＜20-13 |
|
200 |
23-300 |
40-300 |
＜40-23 |
|
|
250 |
36-450 |
62-450 |
＜62-36 |
|
|
300 |
52-650 |
90-650 |
＜90-52 |
|
|
350 |
70-900 |
120-900 |
＜120-70 |
|
|
400 |
92-1100 |
160-1100 |
＜160-92 |
|
|
500 |
1106 |
150-1800 |
250-1800 |
＜250-150 |
|
600 |
220-2500 |
360-2500 |
＜360-220 |
|
|
700 |
280-3500 |
450-3500 |
＜450-280 |
|
|
800 |
380-4500 |
640-4500 |
＜640-380 |
|
|
900 |
1306 |
460-5800 |
800-5800 |
＜800-460 |
|
1000 |
600-7000 |
990-7000 |
＜990-600 |
|
|
1100 |
700-8500 |
1200-8500 |
＜1200-700 |
|
· 2. LWCB/Q軸向式傳感器測量范圍
|
被測管道實測內徑mm |
插入桿長度mm |
對應于公稱通徑DN的流量范圍m3/h |
||
|
全流量范圍 |
準確度為顯示值的±2.5%的流量范圍 |
準確度為顯示值得±5%的流量范圍 |
||
|
150 |
900 |
7-200 |
10-200 |
＜10-7 |
|
200 |
12-300 |
20-300 |
＜20-12 |
|
|
250 |
18-450 |
31-450 |
＜31-18 |
|
|
300 |
26-650 |
45-650 |
＜45-26 |
|
|
350 |
35-900 |
60-900 |
＜60-35 |
|
|
400 |
46-1100 |
80-1100 |
＜80-46 |
|
|
500 |
1100 |
75-1800 |
125-1800 |
＜125-75 |
|
600 |
110-2500 |
180-2500 |
＜180-110 |
|
|
700 |
140-3500 |
225-3500 |
＜225-140 |
|
|
800 |
190-4500 |
320-4500 |
＜320-190 |
|
|
900 |
1300 |
230-5800 |
400-5800 |
＜400-230 |
|
1000 |
300-7000 |
495-7000 |
＜495-300 |
|
|
1100 |
350-8500 |
600-8500 |
＜600-350 |
|
|
型 號 |
說 明 |
|||||||
|
LWCB |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
公稱 |
4 |
|
|
|
|
|
|
4mm |
|
6 |
6mm |
|||||||
|
10 |
10mm |
|||||||
|
15 |
15mm |
|||||||
|
20 |
20mm |
|||||||
|
25 |
25mm |
|||||||
|
|
32mm |
|||||||
|
40 |
40mm |
|||||||
|
50 |
50mm |
|||||||
|
65 |
65mm |
|||||||
|
80 |
80mm |
|||||||
|
100 |
100mm |
|||||||
|
125 |
125mm |
|||||||
|
150 |
150mm |
|||||||
|
200 |
200mm |
|||||||
|
類 型 |
N |
傳感器型：+12V或24V供電，輸出三線制脈沖信號 |
||||||
|
A |
變送器型：+24V供電，輸出二線制4～20mA |
|||||||
|
B |
智能型：鋰電池供電，現場顯示無信號輸出 |
|||||||
|
C |
智能型：+24V供電，現場顯示并輸出二線制4～20mA |
|||||||
|
C1 |
智能型：+24V供電，現場顯示并帶有RS486通訊協議 |
|||||||
|
C2 |
智能型：+24V供電，現場顯示并帶有HART通訊協議 |
|||||||
|
精度等級 |
05 |
0.5級 |
||||||
|
10 |
1.0級 |
|||||||
|
02 |
|
0.2級（協商訂貨，生產周期較長） |
||||||
|
渦 輪 |
W |
擴展測量范圍 |
||||||
|
S |
標準測量范圍 |
|||||||
|
材 質 |
S |
304不銹鋼 |
||||||
|
L |
316（L）不銹鋼 |
|||||||
|
防 爆 |
N |
非防爆型 |
||||||
|
E |
防爆型，ExdⅡBT6 |
|||||||
|
壓力等級 |
N |
常規 |
||||||
|
H(x) |
高壓 |
|||||||
